введение интерфейса 76-мм термопринтер чеков

i. последовательный порт принтера

Последовательный порт принтера 76 соответствует стандарту RS-232,, скорость передачи данных может быть 4800 бит/с,, 9600 бит/с,, 19200 бит/с или 38400 бит/с опционально (можно настроить с помощью DIP-переключателей)., это 8 бит данных, без контроля четности, 1 стоповый бит, поддержка протокола рукопожатия RTS/CTS и XON/XOFF.

функции выводов последовательного порта принтера определяются следующим образом:

схема подключения последовательного порта принтера и последовательного интерфейса хоста POS:

ii. параллельный порт принтера

Параллельный интерфейс принтера 76 предназначен для 25-контактного разъема., 8-битной параллельной передачи и поддерживает протокол BUSY/nack handshake..

Функция контакта разъема параллельного интерфейса принтера определяется следующим образом:

iii. Ethernet-порт принтера

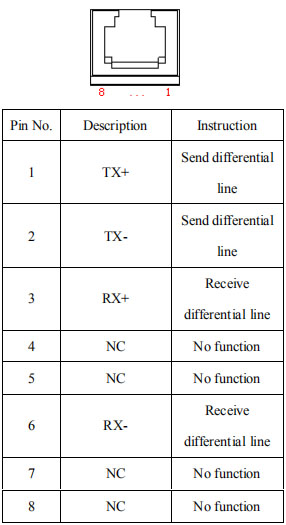

разъем интерфейса Ethernet 76 - это RJ45-8P ,, поддержка сети 10 м / 100 м ,, а скорость передачи является адаптивной .

iv. порт денежного ящика принтера

порт денежного ящика принтера имеет стандартную розетку RJ-11, 6-проводную розетку, выход постоянного тока 24 В/1 А и работает от сигнала питания. подключите кристаллический штекер RJ-11 к порту денежного ящика, после чего вы можете открыть денежный ящик через принтер.

Функции выводов интерфейса денежного ящика принтера определяются следующим образом:
